一次二次预制舱

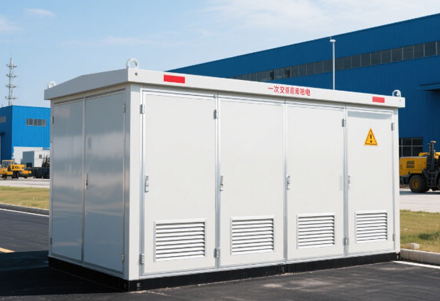

一次预制舱

• 定义：一次预制舱主要包含高压配电柜、变压器、开关柜、断路器等一次设备，用于实现电能的传输、分配及转换等功能2。
• 特点
  • 高度集成：将多种一次设备集成在一个舱体内，减少了设备占地面积，提高了空间利用率，例如在光伏电站中，可将升压变压器与开关柜等集成，使电站布局更紧凑2。
  • 工厂预制化：在工厂内完成整体的制作、组装、配线、调试等工作，减少了现场施工量和施工时间，降低了现场施工环境对设备安装调试的影响，保证了设备质量和性能1。
  • 运输方便：整体或分体运输至现场进行安装，舱体通常采用钢结构等坚固材质，具有一定的抗变形能力，在运输及吊装过程中不易产生变形或损坏1。
  • 环境适应性强：一般采用双层钢板 + 聚氨酯保温层等结构，防护等级达 IP54，能适应 - 40℃至 50℃等极端环境，可在沿海、高海拔、低温等不同地区使用2。
• 应用场景：广泛应用于光伏发电、风力发电、变电站等领域，在分布式光伏项目中，可实现光伏电能的升压与并网传输；在变电站中，作为高压侧设备，完成电能的分配与传输等功能。

二次预制舱

• 定义：二次预制舱主要安装继电保护、测控装置、通信系统等二次设备，用于对一次设备进行控制、保护、测量和监测，实现电力系统的自动化控制和智能化管理2。
• 特点
  • 智能化程度高：配置了各种智能测控装置和通信设备，能够实时监测一次设备的运行状态，实现远程控制和智能调控，提高了电力系统的运行效率和可靠性2。
  • 功能丰富：具备继电保护功能，可在一次设备出现故障时迅速动作，切除故障，保护设备和人员安全；同时还能进行电量测量、数据采集、故障诊断等多种功能。
  • 可靠性高：采用冗余设计和容错技术，确保在部分设备出现故障时，系统仍能正常运行；并且具有良好的电磁兼容性，能有效防止外界电磁干扰，保证设备的稳定工作。
  • 与一次预制舱配合紧密：通过电缆等连接方式与一次预制舱进行数据传输和控制指令的传递，与一次设备相互配合，共同完成电力系统的运行和管理。
• 应用场景：同样应用于各类电力系统中，如光伏电站、风电场、变电站等，在光伏电站中，可实现对光伏逆变器、升压变压器等一次设备的监测与控制，保障光伏电站的稳定运行和高效发电。
