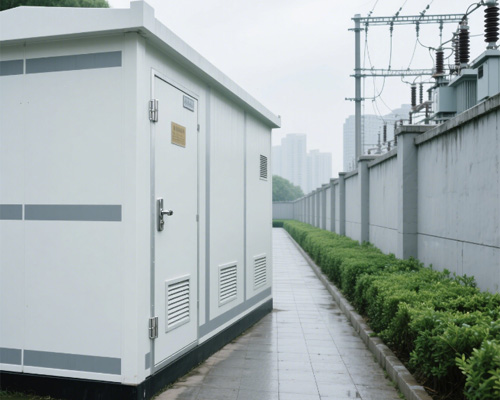

莲花山路800KVA箱变

#服务案例 ·2022-09-03 08:21:25

项目概况：该工程之七为市政设施配电工程，项目内容包括为开一街、雾一路等路段的路灯及交通设施配电，新建一台环网柜，三台 800KVA 箱变，铺设 2 公里电缆。

广州碧翠楼小区改造项目9项目概况：碧翠楼小区位于番禺区石楼镇莲花山附近，由于小区变压器负载率逐年递增，需要进行增容改造。但小区空间狭小，无法在内部设置临时箱变。

改造方案：供电局党员服务队提出拆除原有间隔，优化电房内部电缆通道布局，采用箱体式干式变压器。同时，在小区电房外设置低压配电箱接通小区用电负荷，在马路对面的 10 千伏电缆分接箱旁安装临时箱变，引出旁路电缆横跨马路接通临时箱变与低压配电箱，并将电缆埋入地下，实现了 “停电零感知” 的增容改造。

一、核心功能：电能转换与分配

1. 电压变换
   箱变最核心的功能是通过内部的配电变压器将高压电能（通常为 10kV、20kV 等）转换为低压电能（如 0.4kV），满足用户端设备（居民用电、工业设备、商业设施等）的低压用电需求。例如，城市电网的高压电无法直接供家庭或企业使用，箱变通过变压器将高压 “降压” 后，再分配到各个用电终端。
2. 电能分配
   经变压器降压后的低压电能，通过箱变内部的低压开关设备（如断路器、隔离开关）和配电回路，分配到不同的用电区域或设备，实现对电能的合理分流。例如，住宅小区的箱变会将电能分配到各楼栋的配电箱，工业园区的箱变则可能为不同生产线或厂房供电。

二、安全保护与运行控制

1. 故障保护
   箱变内置多种保护装置，可在电路出现异常时快速动作，保障设备和用电安全：
   • 过流保护：当线路电流超过额定值（如短路、过载），断路器自动跳闸切断电源，避免设备烧毁或引发火灾。
   • 过压 / 欠压保护：电压异常时（过高或过低），保护装置触发报警或断电，防止用电设备损坏。
   • 接地保护：线路接地故障时，通过接地开关或零序保护装置切断电源，防止人员触电。
2. 运行控制
   箱变配备操作面板和监控元件（如电流表、电压表、指示灯），便于运维人员实时监测电压、电流、功率等参数，实现对配电系统的远程或现场控制（如合闸、分闸操作），确保电网稳定运行。

三、紧凑集成与环境适应

1. 一体化集成
   将高压侧设备（如高压开关柜、避雷器）、变压器、低压侧设备（如低压开关柜、计量装置）集成在封闭箱体中，结构紧凑、占地面积小（通常仅几平方米），适合空间有限的场景（如城市道路旁、小区绿化带、充电站附近）。例如，上海市宝山区莲花山南路充电站的箱变，直接安装在充电站旁，无需单独建设配电室，节省土地资源。
2. 环境适应性
   箱体采用防腐、防尘、防水的金属材质，具备良好的密封性能和抗气候干扰能力，可在户外恶劣环境（高温、雨雪、沙尘）中稳定运行，减少外界环境对配电设备的影响。同时，部分箱变还具备防凝露、防小动物进入的设计，进一步提升可靠性。

四、灵活部署与快速供电

1. 快速安装与迁移
   箱变在工厂预制组装完成后，可整体运输到现场，通过吊装就位、电缆连接即可投入使用，安装周期短（通常几天内完成），尤其适合临时用电场景（如基建工程、应急供电）或需要快速扩容的区域。例如，临时施工工地的箱变可随工程进度灵活迁移，避免重复建设。
2. 适配多种场景
   箱变可根据用电需求定制容量（如 50kVA、200kVA、500kVA 等）和配置（如是否含计量装置、无功补偿设备），适配不同场景：
   • 城市道路：为路灯、交通信号灯供电；
   • 商业设施：为商场、写字楼、充电站提供配电支持；
   • 工业领域：为中小型工厂、生产线提供稳定低压电源；
   • 住宅小区：替代传统配电室，解决小区配电容量不足问题（如旧小区增容改造）。

五、简化运维与成本优化

1. 运维便捷
   箱变结构模块化，内部设备布局规范，运维人员可通过箱体的检修门直接操作或检修，无需进入复杂的配电室，减少运维难度和工作量。部分智能箱变还支持远程监控和故障预警，进一步降低运维成本。
2. 成本可控
   相比传统土建配电室，箱变的预制化生产减少了现场施工成本和时间，且占地面积小，土地投入低，尤其适合土地资源紧张的城市区域。同时，其紧凑设计降低了线路损耗和设备维护费用，长期运行经济性更高。

总结

箱变的核心价值在于以紧凑、高效、安全的方式实现电能的 “降压 - 分配 - 保护” 全流程，既能满足不同场景的用电需求，又能适应户外环境、简化运维，是现代配电网中不可或缺的关键设备，在城市电网升级、新能源接入（如充电站）、基础设施建设等领域发挥着重要作用。
